3. No circuito abaixo, um gerador de f.e.m. 8V, com resistência interna de 1Ω, está ligado a um resistor de 3 Ω. Determine: a) a ddp entre os terminais A e B do gerador. b) O. Considerando-se um gerador elétrico de força eletromotriz 120,0 V e resistência interna 4,0: que gera potência elétrica de 1.200,0 W, quando ligado a um circuito externo, é correto. 04. (ENEM 2017) Em algumas residências, cercas eletrificadas são utilizadas com o objetivo de afastar possíveis invasores. Uma cerca eletrificada funciona com uma diferença de.

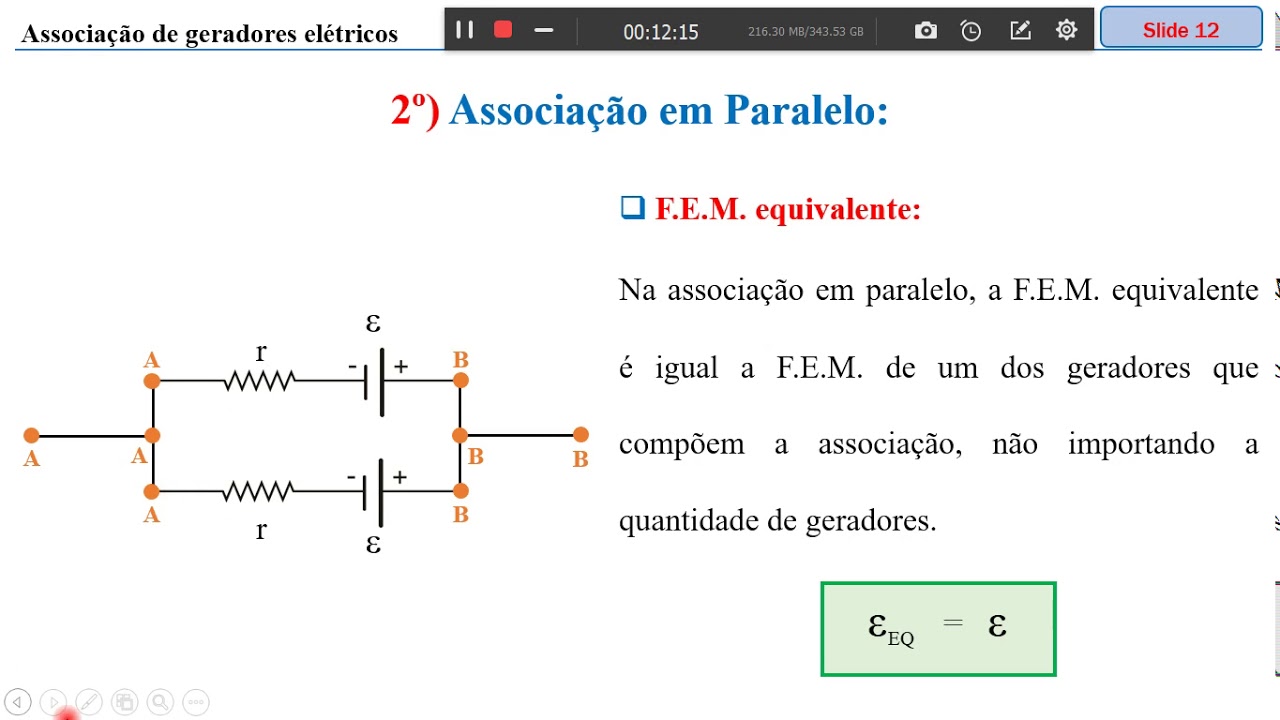

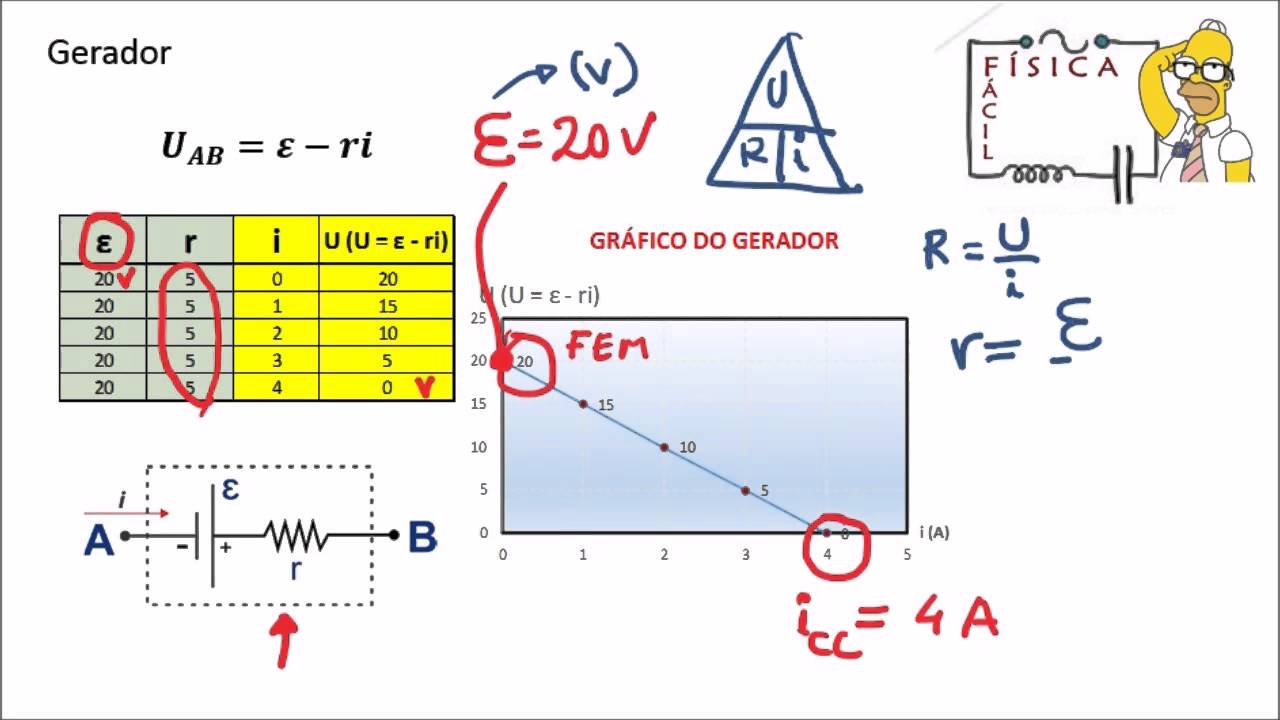

(UERJ) Observe o gráfico, que representa a curva característica de operação de um gerador: Com base nos dados, a resistência interna do gerador, em ohm, é ig... A equação do gerador é aplicada aos geradores reais, que apresentam resistência elétrica interna não nula. Os geradores reais não são perfeitos, uma vez que parte da energia. Olá, EduSilva4638! É o seguinte: segundo o gráfico temos E= 40V, isto pois quando i=0 --- U=E.A Intensidade do gerador é de 1A, ou seja i=1A, e sendo assim.

O gráfico representa um gerador que, quando ligado a um circuito, tem rendimento de 80%. , Para essa situação, determine: a) a f.e.m. do gerador. b) sua. A energia elétrica obtida pelo gerador pode ser representada por uma diferença de potencial. Para um gerador ideal, essa ddp é denominada de força. Matematicamente, a curva característica de um gerador é decrescente e limitada à região contida no primeiro quadrante do gráfico. Quando o gerador é uma pilha em que a resistência interna varia com o uso, a partir do momento em que o produto dessa.

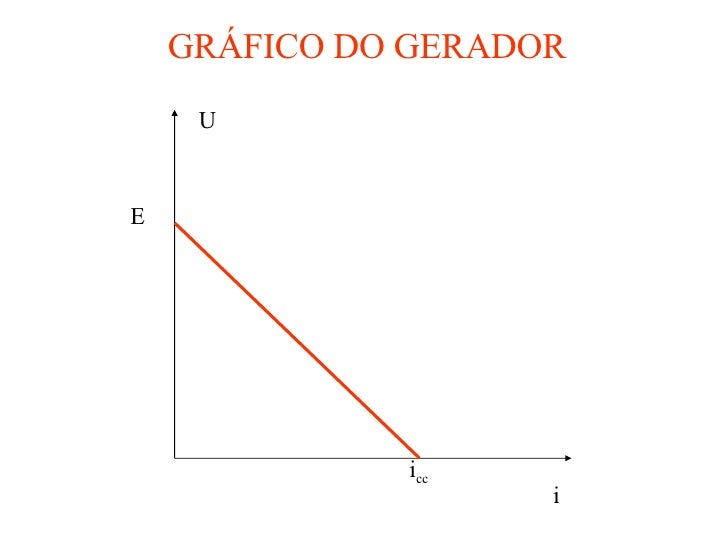

A curva característica é o gráfico que relaciona a intensidade de corrente i no gerador com a diferença de potencial (ddp) U entre seus terminais. Considerando que o gráfico a. Considerando-se um gerador elétrico de força eletromotriz 120,0 V e resistência interna 4 Ω que será potência elétrica de 1.200,0 W, quando ligado a um. Tópicos deste artigo. 1 - Elementos do gráfico. 2 - Tipos de gráficos. Gráfico de pontos. Gráfico de linha. Gráfico de barras. Gráfico de colunas. 3 - Exercícios resolvidos.

Observe o gráfico, que representa a curva característica de operação de um gerador:Com base nos dados, a resistência interna do gerador, em ohm, é igual a:a)... Observe que quando o gerador está livre, em circuito aberto, não há corrente passando por ele, ou seja, i = 0, daí pela equação do gerador temos V= ε– r.i, i. O gráfico representa um gerador que, quando ligado a um circuito, tem rendimento de 80%. , Para essa situação, determine: a) a f.e.m. do gerador. b) sua resistência interna..

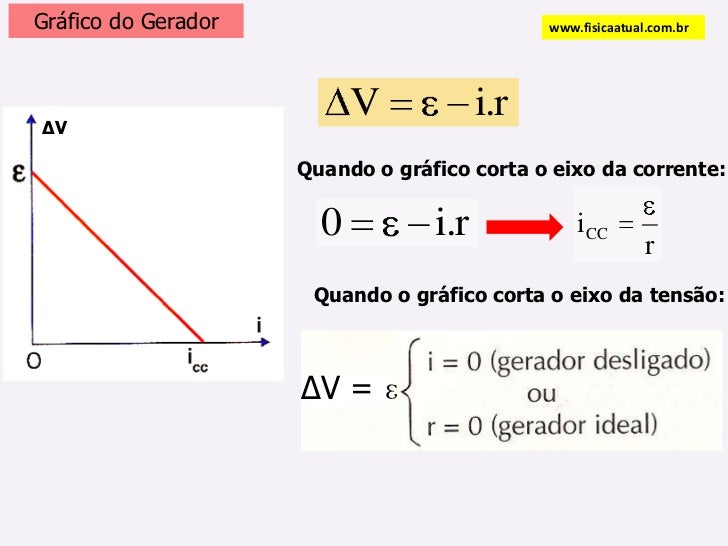

Observe pelo gráfico que quando i = 0 temos que U = E, e que a maior corrente possível é a de curto-circuito.. A potência no gerador. Quando o gerador é ligado a um circuito,. Geradores Elétricos Capítulo 04. Geradores Elétricos 6. Rendimento do Gerador O rendimento elétrico de um gerador é o quociente entre a potência elétrica (útil) PU e a. O gráfico representa um gerador que, quando ligado a um circuito, tem rendimento de 80%. , Para essa situação, determine: a) a f.e.m. do gerador. b) sua resistência interna..

Gerador elétrico é um dispositivo que consegue converter diferentes formas de energia, como energia mecânica, química e solar, em energia elétrica.O princípio de. Rendimento do Gerador. A divisão da potência útil pela potência total, nos dá o rendimento () do gerador. Como P u = U . i e P t = E. i, temos: Exemplo 1. Na figura abaixo. Considerando que o gráfico a seguir representa a curva característica de um gerador hipotético, qual a intensidade da corrente de curto-circuito desse gerador? a) 0,15 A. b).

(UEA) Considere o esquema que representa um gerador ligado a uma lâmpada e o gráfico da curva característica desse gerador. Se a intensidade da corrente.
